欠陥検知アプリケーション開発パッケージ
AZP-5300
本パッケージを用いることで硝子・紙・フイルムなどシート状の欠陥検査アプリケーションをWindowsPCベースで構築することができます。 ラインセンサ画像入力ボードとハードウェア処理ユニット(IPU)による シェーディング補正・フィルタリング・三値化ランレングスを行い、 ソフトウェアによるラベリング・欠陥画像切り出し等、システム構築する上で必要なアイテムが揃っています。 欠陥検知・検査条件の設定はdllライブラリ、データ保存・ユーザインターフェース等は サンプルアプリケーションでそれぞれ提供していますので、お客様独自のシステム開発が構築できます。
製品の特長:
枚様検査物(硝子)、長物検査物(産業用テープ)等に最適
接続カメラは40MHz 7450画素 分解能8bitまで対応
カメラI/Fに合わせた当社の画像入力ボード(CameraLink、LVDS、アナログ)を組み合わせることができます(別売)
ロータリーエンコーダに連動した画像取り込みに対応
1PCあたり最大8カメラをサポートできます(1カメラに対して1入力ボードを使用) ●開始停止などの制御はネットワーク経由でも可能
ハードウェア処理ユニットは用途に応じて3タイプ用意
ランタイム提供による導入コスト軽減

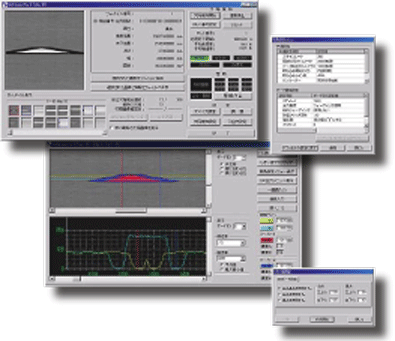

ソフトウェア構成:欠陥検知・検査条件設定等のdllライブラリ、データ保存等を含むサンプルアプリケーション
対応OSはWindowsXP(2000)

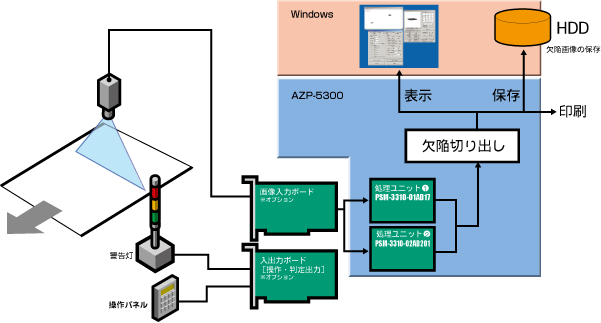

製品構成例
製品のパッケージ構成

本製品はソフトウェアとハードウェア処理ユニットを組み合わせて構成されています。処理の異なる3種類のハードウェア処理ユニットから選択することができ、さらに対応カメラ別の製品があります。各製品には開発時の開発パッケージとシステム導入時のランタイムパッケージを用意しています。

製品名/型名 概要
開発パッケージAZP-5300-01SP ソフトウェア:欠陥検知ライブラリ開発パッケージ
◇ データ保存等を含むサンプルアプリケーション
◇ 欠陥検知、検査条件設定dll
◇ APC-3310ドライバ/ライブラリ
対応カメラ:デジタル8Bit(LVDS), アナログ
付属処理ユニット:
PSM-3310-01AD17
(動的シェーディングタイプ)
対応画像入力ボード(別売):APC-3310B/BRT
ランタイム・パッケージAZP-5300-01RP 欠陥検知ライブラリランタイムパッケージ+
PSM-3310-01AD17(APC-3310A/ARTは別売)

開発パッケージ
AZP-5300-02SP
◇ データ保存等を含むサンプルアプリケーション
◇ 欠陥検知、検査条件設定dll
◇ APC-3310ドライバ/ライブラリ
対応カメラ:デジタル 8Bit(CameraLink)
付属処理ユニット:
PSM-3310-01AD17(動的シェーディングタイプ)
対応画像入力ボード(別売):APC-3310CL
ランタイム・パッケージ
AZP-5300-02RP
欠陥検知ライブラリランタイムパッケージ+
PSM-3310-01AD17(APC-3310A/ARTは別売)

開発パッケージ
AZP-5300-03SP
◇ データ保存等を含むサンプルアプリケーション
◇ 欠陥検知、エッジ追従、検査条件設定dll
◇ APC-3310ドライバ/ライブラリ
対応カメラ:デジタル 8Bit(LVDS, CameraLink)アナログ
付属処理ユニット:
PSM-3310-02AD201(二次元フィルタタイプ)
対応画像入力ボード(別売):APC-3310B/BRT,APC-3310CL
ランタイム・パッケージ
AZP-5300-03RP
欠陥検知ライブラリランタイムパッケージ+
PSM-3310-01AD201(APC-3310B/BR,TAPC-3310CLは別売)

開発パッケージ
AZP-5316-01SP
◇ データ保存等を含むサンプルアプリケーション
◇ 欠陥検知、検査条件設定dll
◇ APC-3316ドライバ/ライブラリ
対応カメラ:デジタル 8/10Bit(LVDS)
付属処理ユニット:PSM-3316-03AD402
対応画像入力ボード(別売):
APX-3316/APC-3316A+AEB-3316*1
ランタイム・パッケージ
AZP-5316-01RP
欠陥検知ライブラリランタイムパッケージ+
PSM-3316-03AD402
(APX-3316/APC-331+AEB-3316は別売)

*1:こちらのボード製品ではカメラ拡張BOX「AEB-3316」を使用することによりにより最大8台のカメラを接続できます

その他の資料
注釈:

◎記載された仕様及び外観は予告無く変更される場合が有ります。
◎正しく製品をお使い頂くため、ご使用の前に必ず取扱説明書をお読みいただき、製品保証範囲内でご使用ください。
