AZP-8100
プログラミングレスで画像処理を構築。画像処理システムを構築される方に最適なアバールデータ・オリジナル画像処理ツールです。 　 取込画像やビットマップファイルに対し、各種画像フィルタ機能を備え、プログラミングを必要としないマクロで一連のフィルタ処理を一括処理できる画像処理ツールです。構築されたアルゴリズムは、マクロファイルを使用してプログラム内に取り込むことができます。

評価版ダウンロード
30日間お試しいただける試用版を用意しています。ダウンロードページから入手できます。

製品の特長:
GUI操作による画像処理アルゴリズム作成が可能（プログラミングレス）
作成した画像処理アルゴリズムをマクロファイルとしてユーザプログラムにて使用可能

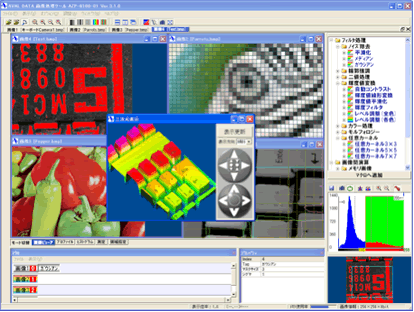

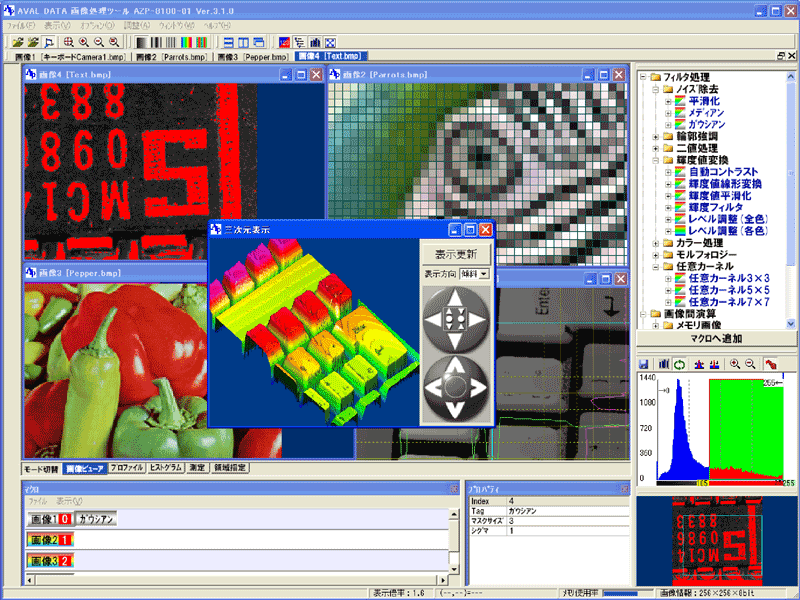

Open-GLを用いた3Dビューアにより高速な描画と高い操作性を実現
画像入力しながら、XYプロファイル表示、ヒストグラム表示、マクロフィルタ処理が可能
製品の機能一覧
型名
AZP-8100
Ver.3.1.0
入力ファイル ●8,16bitモノクロビットマップファイル(*.bmp)　
●24,32bitカラービットマップファイル(*.bmp)
●jpeg,gifファイル　　
（注）16bitモノクロビットマップファイルのフィルタ処理は行えません。
出力ファイル ビットマップファイル(*.bmp)
表示 ● 等倍　●全体表示　●拡大（倍率10倍以上でグリッド表示）
●縮小　●移動　●擬似カラー ●３D（拡大,縮小,移動,回転）
●輝度値表示（マウスポインタ上の輝度値）
フィルタ処理
(8,24,32bit対応)
ノイズ除去： ●平滑化　●メディアン　●ガウシアン
輪郭強調： ●Xソーベル　●Yソーベル　●XYソーベル　●ラプラシアン（絶対値）　●ラプラシアン(+127) 　●ロバーツ●アンシャープマスキング
二値化処理： ●二値化　●Pタイル法　
●判別分析法　●細線化
輝度値変換： ●自動コントラスト　
●輝度値線形変換　
●輝度値平滑化　●輝度フィルタ　
●レベル調整(黒点、白点、コントラスト、明度、ガンマ補正の全色/各色)
カラー変換： ●モノクロ変換　●R,G,Bプレーン抽出
●R,G,B輝度値フィルタ　●H,L,S変換
●H,L,Sフィルタ
モルフォロジー： ●膨張 ●収縮 ●オープニング ●クロージング ●Top-hat
●Black-hat ●条件付膨張 ●条件付収縮
画像間演算： ●メモリ（保存/読出）　●画像間演算(AND,OR,XOR,加算,減算,減算（絶対値）,乗算,除算,平均,最大,最小)
カラー処理 ●モノクロ変換　●R,G,Bプレーン抽出　
●R,G,B輝度値フィルタ　●H,L,S変換　●H,L,Sフィルタ
関心領域(ROI) ●矩形　●円形　●楕円　●各領域のAND,OR領域
レベル調整 ●黒点　●白点　●コントラスト　●明度　●ガンマ補正　
（注）カラーの場合は各RGBについて調整可能
画像解析 ●二値化画像面積　●画像体積（輝度値総和）　
●画像重心　●輝度値最小値、最大値、平均値、最頻値　
●RGB最小値、最大値、平均値、最頻値　
●HLS最小値、最大値、平均値、最頻値
ラベリング処理 ●カウンタ　●面積　●重心　●フィレ径(X,Y)　●周囲長
その他機能 ●マクロフィルタ処理　●ヒストグラム　
●XYプロファイル表示　●画素情報表示（座標、輝度値）
●画像簡易計測（直線、円、楕円近似　※単位［画素］）　
●外部画像接続

注1）製品ご使用の際にはUSBのプロテクトキーが必要です。※カメラから画像を入力する場合は別途プログラムの作成が必要です。

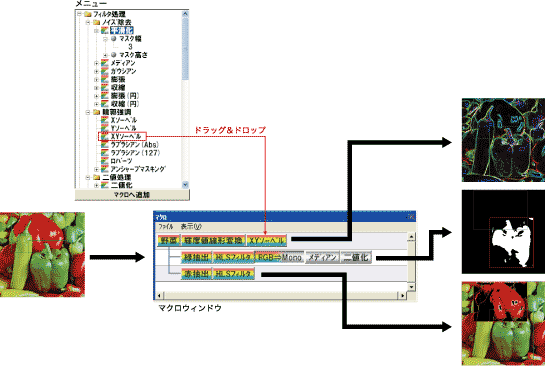

マクロフィルタ処理

メニュー上のフィルタ処理をマクロウィンドウへマウスでドラッグ＆ドロップするだけで、フィルタ処理の構築が行えます。処理の組合せはファイルへ保存することで、次回起動時でも同様の処理を行う事ができます。また、このファイルを利用し、ユーザープログラムにおいても同様の処理を行う事ができます。(処理例）

処理例

◎ラベリング処理
ラベリング処理

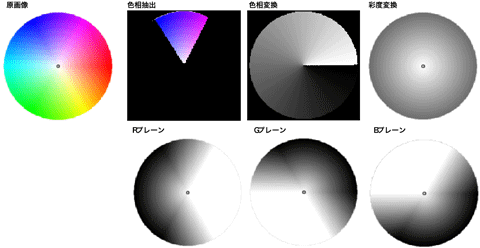

◎R.G.B.色相フィルタ
R.G.B.色相フィルタ

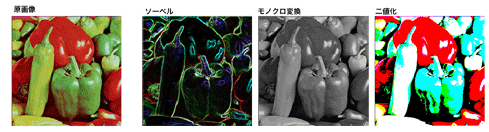

◎フィルタ処理
フィルタ処理：ソーベル

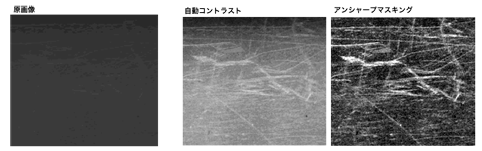

フィルタ処理：アンシャープマスク

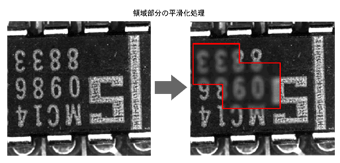

◎関心領域(R0I)
関心領域

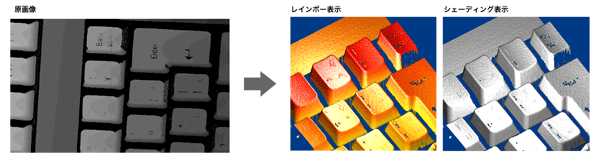

◎三次元表示
三次元表示

◎輝度値表示機能：XYプロファイル表示
XYプロファイル：水色のライン上の輝度値をグラフ表示
XYプロファイル表示

◎輝度値表示機能：選択範囲強調表示
選択範囲強調表示

◎輝度値表示機能：ヒストグラム表示
ヒストグラム：輝度値の最大・最小値表示、輝度値選択範囲強調機能（8ビットモノクロのみ）、ヒストグラムのCSVファイル保存機能付き
ヒストグラム

◎任意カーネルフィルタ
任意カーネルフィルタ

◎画像間演算
画像間演算
