CoaXPressの概要

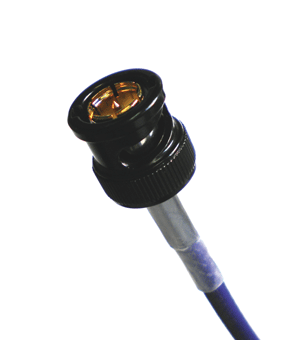

CoaXPressは、AdimecとEqcoLogic社が開発した新しいデジタルインターフェステクノロジーで、通常の同軸ケーブルで高速ビデオ・通信・制御・電源の転送を行います。つまり、ケーブル1本でカメラとシステム間の接続が可能です。CoaXPressは、柔軟性に優れた同軸ケーブルで170mのケーブル長を実現できます。
 |
 |
CoaXPressの特長
●高いデータレート：最高6.25Gbit（同軸ケーブル1本使用時）、最高25Gbit/s（4本使用）/s
●長いケーブル長：最高170m（ハブ、リピータ不要）
●スケーラブル実装：30m＠6.25Gbit/sから最高170m＠1.25Gbit/s
●フレキシブルなケーブルソリューション
●簡単な組込：ビデオ・通信・制御・電源を1本の同軸ケーブルで転送
●コスト効率の良いケーブルソリューション
●ホットプラグ対応

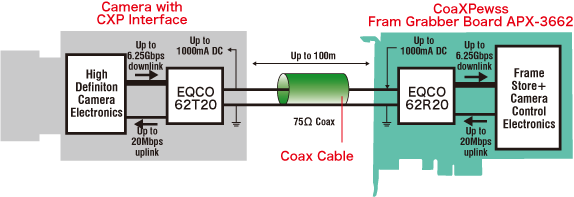

CoaXPressの接続
CoaXPressの機能
CXP-1 Single |
CXP-3 Single |
CXP-6 Single | CXP-6 Dual |
|
| ビットレート（Gbit/s) | 1.25 |
3.12 |
6.25 | 12.5 |
| ケーブル | 1 |
1 |
1 | 2 |
| リアルタイム性 | 優良 |
優良 |
優良 | 優良 |
| 電力消費効率 | 良 |
良 |
良 | 良 |
| ケーブル長（m）リピータ不使用時） | 120（RG59※) 160（RG6※) |
90（RG59※) 110（RG6※) |
30（RG59※) 40（RG6※) |
30（RG59※) 40（RG6※) |
| ケーブルの柔軟性 | 優良 |
|||
| サポート：GPI/電源/コマンド | 良/良/良 |
|||
| スリップリング実装 | 優良 |
|||
| 規格 | CoaXPress Standard |
|||
| インターフェースボード | CoaXPress フレームーグラバー |
|||
| 堅牢性（コネクタ/ケーブル） | 優良 |
|||
| コネクタ取付 | 簡単（フィールド/工場） |
|||
| ケーブルコスト（5m） | 約＄8 |
約＄16 | ||
| ※RG59:Gepco VPM2000、RG6:Gepco VSD2001 | ||||
CoaXPressの製品ロードマップ
現在、コンソーシアムメンバーであるカメラメーカー、キャプチャボードメーカー等が製品化を進めています。
また、CoaXPressは今後、下記の図の用に計画されています。(2009.12)
CoaXPressに関しての詳しい情報
CoaXPressの標準化
米国・シカゴで開催されたAutomate2011期間中の3月23日に開催されたAIA/EMVA/JIIA の3協会間定例会議 （G3会議）に於いて、JIIA（日本インダストリアルイメージング協会）が2009年より提唱、規格化に取り組んでいたCoaXPress規格が承認され、正式な国際標準規格として成立しました。（日本インダストリアルイメージング協会ホームページより）
コンソーシアムメンバー(2009.12現在）
日本インダストリアルイメージング協会
Active Silicon Ltd.
Adimec Adovanced Image systems d.v.
株式会社アバールデータ
Components Express Inc.
日本エレクトロセンサリデバイス株式会社
