本資料は、ギガチャネルシリーズ（APM-420B，APC-480B，APC-732A, APX-721, APX-721LP，APX-741A-1，APX-742A-1,APX-781,APX-782,APX-941LP4）のデータ転送速度をWindows、Linux、VxWorksで測定し、その測定結果をまとめたものです。
本ベンチマークは、ギガチャネルのデータ転送能力とOS（弊社ドライバ）との関係で把握して戴く為に行なったもので、測定値自体を弊社で保証するものではありませんので、予めご了承戴くようお願い致します。
測定環境
| 機種名 | 通信速度 | PC | OS |
| APM-420B APC-480B |
1Gbps | DELL Power Edge 500SC PentiumIII 1.13GHz PCIバス 32Bit/33MHz |
VxWorks 5.4 Windows 2000 SP4 RedHat 9 (kernel 2.4.20) |
| APC-732A | 2.125Gbps | DELL Power Edge 830 Celeron 2.53GHz PCI-X 64Bit/133MHz |
VxWorks 5.5.1 Windows XP SP2 SUSE Linux 10.1 (kernel 2.6.16) |
| APX-721 | 2.125Gbps | DELL Power Edge SC1430 PCI-Express Rev1.0a x4 (APX-721) PCI-Express Rev1.0a x1 (APX-721LP) |
VxWorks 5.5.1 Windows XP SP2 SUSE Linux 10.1 (kernel 2.6.16) |
| APX-721LP | |||
| APX-941LP4 | 4.25Gbps | DELL Power Edge 1900 QuadCore Xeon 1.6GHz x2 PCI-Express Rev1.0a x4 |
CentOS6.2 (kernel 2.6.32) |
| APX-741A-1 | 4.25Gbps | DELL Power Edge 1900 QuadCore Xeon 1.6GHz x2 PCI-Express Rev1.0a x4 |
VxWorks 5.5.1 Windows XP SP2 RedHat EL WS4 (kernel 2.6.9) |
| APX-742A-1 | 8.50Gbps | ||
| APX-781 | 8.50Gbps | HP Z800 Workstation QuadCore Xeon 2.0 PCI-Express Gen2 x16 |
Windows7 SP1 32bit RedHat EL5.5 (kernel 2.6.18) |
| APX-782 | 17.0Gbps | ||
| APX-7142 | 28.0Gbps | GIGABYTE PC No.11 GA-Z77X-UD3H Core i5 3550 PCI-Express Gen3 x8(Slot:x16) |
Windows7 SP1 x64-jp |
測定結果
各OS毎の転送速度表とグラフは以下となります。（表の転送速度の単位はMB/sとなります）
※システムメモリ⇔ギガチャネル共有メモリ間の転送時間をループバック接続にて測定しております。
※Linuxではドライバの仕様上、転送データを一度ドライバ内でスタックしております。
またLinux版はコンソール上（ランレベル3でブート）で測定しております。
| 機種名 | 通信帯域 (Gbps) |
VxWorks |
Windows |
Linux |
|||
Write |
Read |
Write |
Read |
Write |
Read |
||
| APX-7142 | 28 | - | - | 2473.1 | 3055.9 | - | - |
| APX-781 | 8.5 | - | - | 705.8 | 1494.6 | 694.2 | 1495.7 |
| APX-782 | 17.0 | - | - | 1332.6 | 1469.6 | 1363.5 | 1495.1 |
| APX-742A-1 | 8.5 |
689.6 |
844.5 |
656.0 |
797.6 |
670.3 |
816.5 |
| APX-741A-1 | 4.25 |
382.6 |
844.5 |
380.4 |
799.1 |
381.8 |
818.3 |
| APX-941LP4 | 4.25 | - | - | - | - | 375.7 | 824.6 |
| APX-721LP | 2.125 |
163.5 |
218.0 |
160.5 |
211.9 |
160.9 |
207.6 |
| APX-721 | 2.125 |
170.1 |
842.7 |
167.1 |
769.0 |
170.1 |
655.4 |
| APC-732A | 2.125 |
183.6 |
734.1 |
181.5 |
508.1 |
183.2 |
627.2 |
| APM-420B/APC-480B | 1.0625 |
51.5 |
94.3 |
50.0 |
90.1 |
46.4 |
81.0 |

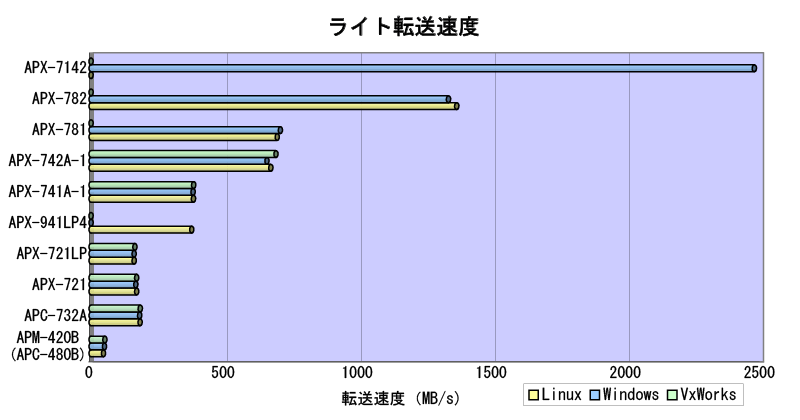

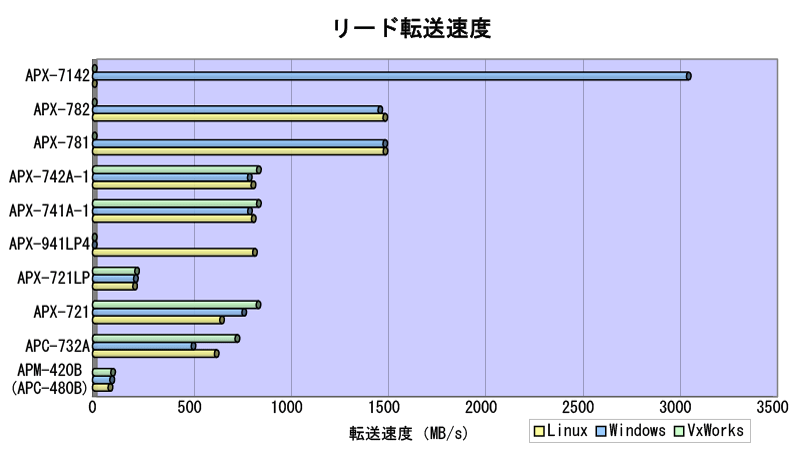

OS 別ループバック測定
測定結果（転送サイズ別）

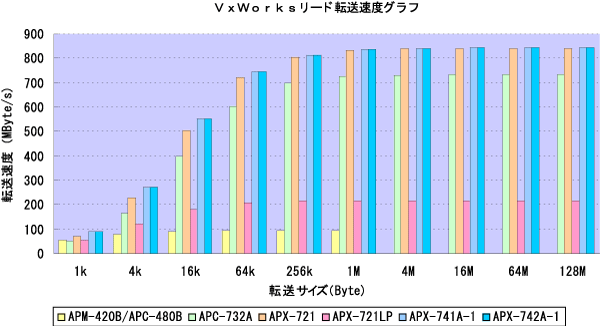

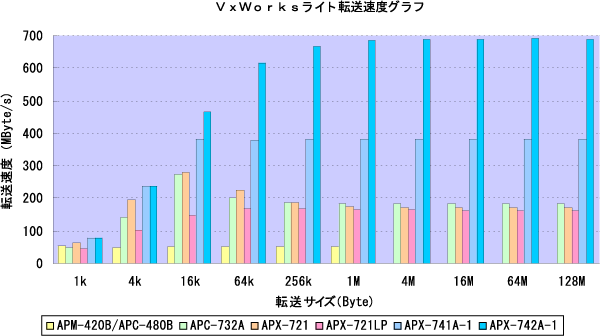

VxWorks

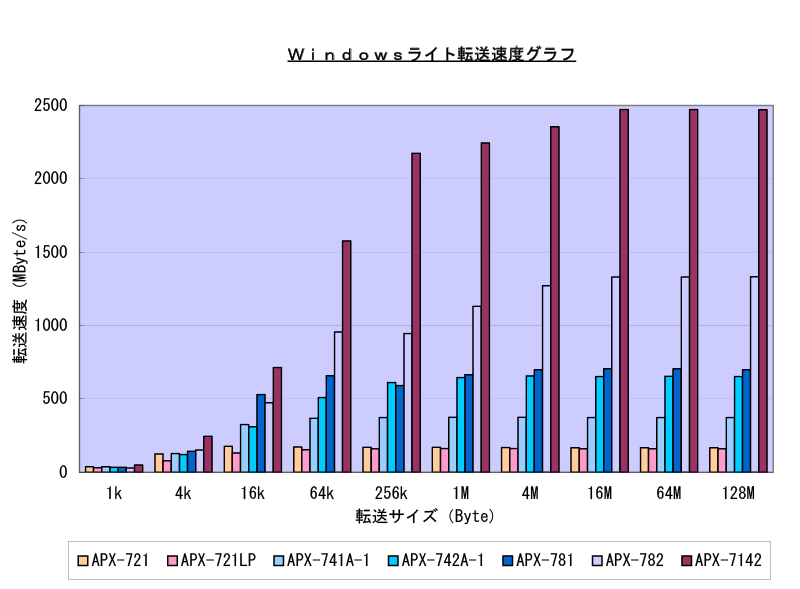

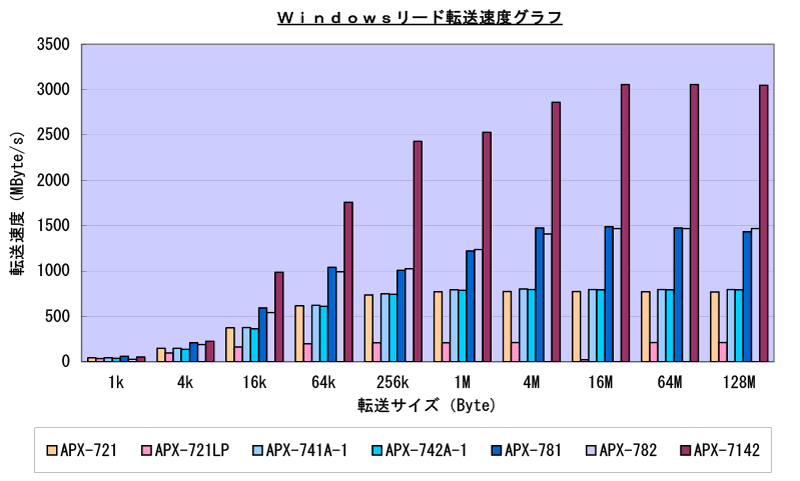

Windows

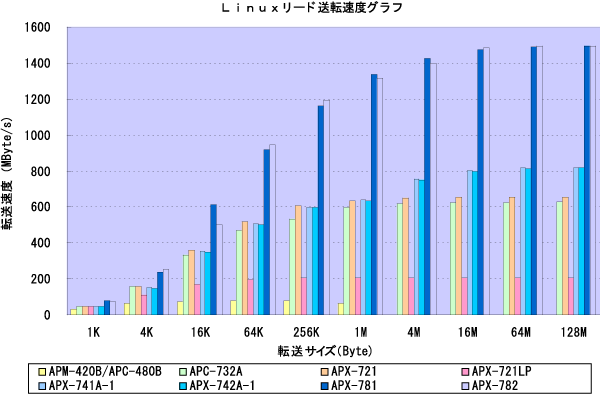

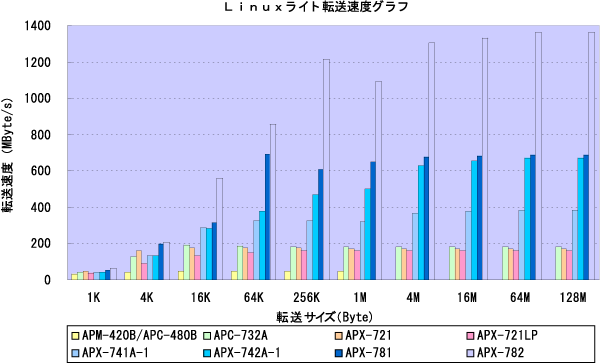

Linux
