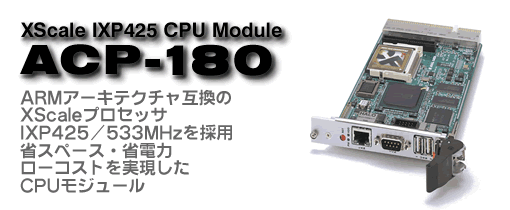

	XScale IXP425/533MHzを採用
	ARM v.5TE 、Strong ARM 互換コードセット
	インターフェースにEthernet×1ch、USB2.0×2ch、RS-232C×1ch搭載
	2.5”IDE ×1ch、CompactFlashスロット×1をボード上に搭載
	PICMG2.0 Revision3.0準拠
	ENUM＃信号監視によりスレーブボードのHot Swap対応
	+5V電源と+3.3V電源の入力をシーケンスフリー対応
	CompactPCIバス電圧は5V対応 (3.3Vは工場オプションにて対応）
	対応OS：VxWorks、Linux、ITRON

　

プロセッサ	XScale IXP425 (533MHz)
ブートメモリ	16Mバイト（オンボード実装）/512Kバイト（ICソケット）
メモリ	PC133 SDRAM（オンボード実装）標準：128Mバイト（最大：256Mバイトまで実装可：工場オプション）
インターフェース	[フロントパネル側] Ethernet：100BASE-TX/10BASE-T×1ch、USB2.0★1×2ch、 COM×1ch（D-Sub9 ピンコネクタ) [オンボード] 2.5”IDE ×1ch、CompactFlashスロット×1 COM ×1(基板内ピンヘッダ:パネル無し)
システムバス	CompactPCI　32bit/33MHz/5V、3.3V★2　（PICMG2.0 Revision3.0準拠）
Hot Swap	ENUM#信号監視（ステータスのみ)対応。各スロットへの個別クロック供給可能。※但し、本ボード自身のHot Swapは不可
オプション	COMポート拡張用3Uパネル：ASP-180 6Uパネル（拡張用COM ポート付）
電源	+5V 100mA（max）、+3.3V 2.5A（max）
使用環境	温度：0～50℃、湿度：35～85%（無結露）

★1＝当社の推奨機器以外は接続できない場合がございます。USBの接続機器に関しては当社にお問い合わせください。★2=3.3Vは工場オプションにて対応

◎仕様及び外観は改良のため予告無く変更されることがあります。
