最大XGAの高解像度に対応
描画能力1億1000万bit/秒（ピーク時）
テクスチャマッピングやアルファブレンディング、ポイントサンプリング等多彩な描画機能を搭載

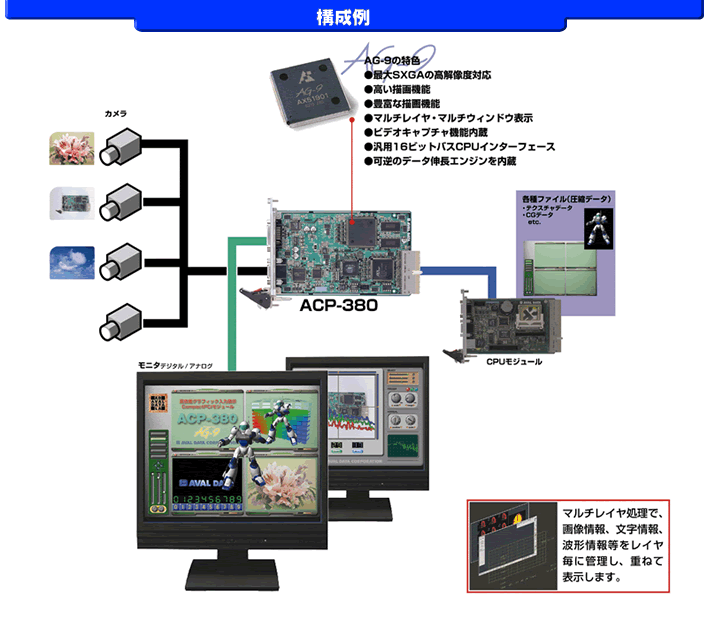

マルチレイヤ、マルチウィンドウに対応
ビデオキャプチャ機能内蔵

対応OS：Windows,Linux,VxWorks

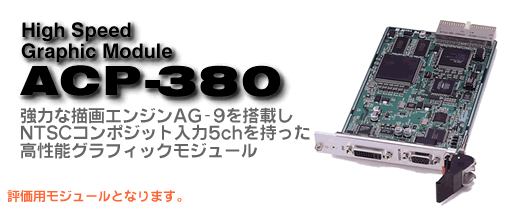

ACP-380の主な機能 　
描画能力
 ●1億1000万bit/秒（ピーク性能）　
●8000万ドット/秒
　(WideVGA1レイヤの表示+塗りつぶし描画のみ）
●2億ドット/秒
　（WideVGA1レイヤの表示+高速矩形描画のみ）
表示解像度
 デジタルRGB出力　1024×765 (XGA)
アナログRGB出力　800×600 (SVGA)
描画プリミティブ
 ライン（実線、点線、太線）、
三角形、凸四角形（三角形に分解して描画）、
スプライト（対角線指定による矩形）
矩形（高速塗りつぶし）
描画エフェクト
 テクスチャマッピング（三角形、凸四角形、スプライト）
テクスチャサイズ（256×128、256色）、
アルファブレンディング、
イントサンプリング/バイリニアフィルタリング、
擬似アンチエイリアシング
その他の描画機能
 ローカル座標指定（絶対座標・相対座標）、
アフェイン変換による拡大・縮小・回転・変形・
描画領域クリッピング
表示色数
 65536色（RGB各5,6,5bit）
レイヤ数
 4レイヤ
レイヤ0：ソリッドレイヤ、
レイヤ1：透明（半透明）レイヤ、
レイヤ2：透明（半透明）レイヤ、
レイヤ3：透明（半透明）
ウィンドウ数/レイヤ
 0〜17ウィンドウ（1レイヤあたり）
ウィンドウ総数
 最大17ウィンドウ（4レイヤのトータル）
表示処理時の特殊機能
 ●同一レイヤ内でのウィンドウの重ね合わせ　
●ソリッドレイヤと透明（半透明）レイヤ間での透過処理あるいは半透明処理（透明レイヤ間は優先順の高いレイヤが優先）　
●ウィンドウの水平垂直フリップ

　
画像出力
 ●ch数：DVI-I 1ch　●方式：デジタル シングルリンク　
●アナログ：RGB+Hsync,Vsync　
●最大解像度：デジタル1024×768ピクセル、
アナログ800×600ピクセル　
●表示色数：65536色 R:5bit G:6bit B:5bit　
●出力コネクタ：29ピン DVI-Iレセプタクル　
●デジタルI/F：SiI164 SiliconImage（相当品）
画像入力

●ch数：NTSCコンポジットビデオ 5ch 　
●解像度：640×480ピクセル、ピクセルクロック12.27MHzスクエアピクセル●ビデオデコーダ：MSM7664B 沖電気　●入力インピーダンス：75Ω　
●入力コネクタ：15ピンシュリンクD-SUBレセプタクル

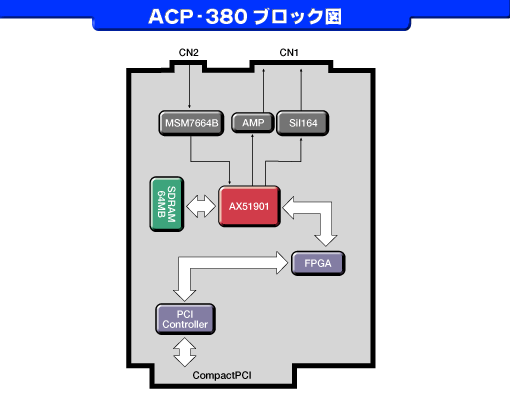

画像処理部デバイス
 AX51901（アクセル）/133MHz
ビデオメモリ

64Mバイト（133MHz SDRAM×2）、2048×16384ピクセル
Localバス
 ●バスクロック：33MHz　
●ローカル空間0：64Mバイト ビデオメモリ　
●ローカル空間１：1Kバイト AX51901のレジスタ、その他
システムバス CompactPCI　32bit/33MHz/5V
消費電流 +5V 75mA（max）、+3.3V 2.7A（max）
+12V 52mA、-12V 24mA
使用環境 温度：5〜50℃、湿度：35〜85％（無結露）
外形寸法 3Uサイズ：160mm×100mm、パネル幅20mm
重量 190g
サポートソフトウェア -
　
　
　


◎仕様及び外観は改良のため予告無く変更されることがあります。
