CSB-50

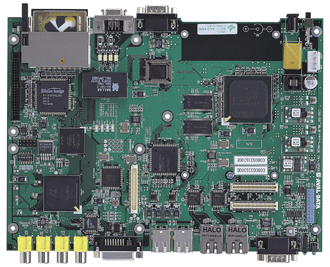

CPUにIntel社Xscale IXP425プロセッサ採用。強力なグラフィックLSI、アクセル社AG902を搭載した、4chのカメラ入力を持ったシングルボード・コンピュータ。

◎記載された仕様及び外観は予告無く変更される場合が有ります。
◎仕様の消費電流には突入電流を含んでおりません。
◎正しく製品をお使い頂くため、ご使用の前に必ず取扱説明書をお読みいただき、製品保証範囲内でご使用ください。

製品の特長

● CPUはIntel社Xscale IXP425 533MHzを搭載可能
● 画像高速圧縮伸長エンジンを内蔵したアクセル社グラフィックLSIはAG902（AX51902）を搭載
● NTSCカメラを４台接続可能なカメラ入力端子（RCAピンジャック）を装備
● データ保存用メディアとして、Compact Flash用 CardSlotを装備
● コンソール用VGA出力やタッチパネル用シリアルI/Fの他、USBポートやイーサネット（10BASE-T/100BASE-TX）ポート，アイソレーションIN/OUTポートを搭載
● ボード上に拡張ボードを搭載可能
● DC+12V（2.5Ａ）の単電源駆動

製品の主な仕様

型名	CSB-50
主機能
CPU			Intel Xscale IXP425 (533MHz) 対応
メインメモリ			PC133 SDRAM（オンボード実装）、標準：256Mbyte、（工場オプション：64~256Mbyte）
システムメモリ			Flash Memory 512KByte (ICソケット実装)←Boot用、Strata Flash Memory 32MByte
グラフィックシステム LSI			Axell AG902（AX51902）
インターフェース
外部	カメラ入力	×4ch	NTSC　(RCAピンジャック)
	USB	×4ch	USB 2.0
	Compact Flash	×1slot	True IDE Mode
	LAN	×2ch	100BASE-TX / 10BASE-T　（RJ-45コネクタ）
	DVI	×1ch	DVI-Iコネクタ(Analog/Digital両出力)
	シリアルI/F	×2ch	RS-232 (Dsubコネクタ)、通信速度：1200bps~115.2Kbps
	I/O	×4+4bit	Isolation I/O (ﾊｰﾌﾋﾟｯﾁｺﾈｸﾀ14pin)、Input：4bit／Output：4bit
	DC IN	×1ch	DC+12v　to AC Adapter　（DC電源ジャック）
オンボード	2.5”IDE	×1ch	Ultra DMA66対応
	PMC	×1ch	PCI　Bus
	拡張VIDEO	×1ch	Digital Video I/O
	DC IN	×1ch	DC+12v　to PowerSupply　（4pinコネクタ）
一般仕様
外形寸法			240mmX175mm（部品の突起は除く）
使用環境		温度	0~50℃※2　(※2放熱条件により異なる)
使用環境		湿度	35~85%（結露無き事）
電源	+12V ±5% (Max 2.5A) (※１ボード内で作成)		※１ 3.3V ±5%、2.5A (Compact Flashへの供給分含まず。)
			※１ 5.0V ±5%、0.1A (HDD、USB Bus Powerへの供給分含まず。)
			※１他：1.3V(0.8A),1.2V(0.7A),1.5V,±12V
外部給電	Compact Flash		3.3V 1A (MAX)
	USB Bus Power		5.0V 1A (MAX) （0.5A/port)
	2.5" HDD		5.0V 1A (MAX)（ Motor、Control 各0.5A)
ACアダプタ（付属）		AC　IN	100V-240V　50-60Hz 0~+40℃
ACアダプタ（付属）		DC　OUT	＋12V　2.5A

画像高速圧縮伸長エンジンRS1の特徴

ーフレーム間予測を行わず、フレーム内で閉じた処理を実行。長時間録画などフレームが安定した画像を要求される機器に適した圧縮伸長技術です。

ー独自の高速演算アルゴリズムにより高速の圧縮伸長を実現。圧縮伸長とも4000万ドット/秒（ピーク性能）の速度を実現。
　　QVGA (320×240ドット）を160fps処理（効率30％時）
　　SVGA (800×600ドット）を30fps処理（効率30％時）
　　XGA (1024×768ドット）を15fps処理（効率30％時）

ー JPEGと比較して高圧縮を実現
